背景技術：斗式提升機作為連續輸送設備之一，在各個行業都有著廣泛的應用。目前，我國使用的斗式提升機張緊裝置都存在以下缺點一是提升機在運過程中，鏈條由于磨損變長未及時調整，兩個張緊輪與鏈條間相互脫軌，不僅影響了生產，而且增加了維修費用；二是斗式提升機采用下部鏈輪兩端拉緊螺桿頂緊鏈輪軸的方式調節鏈條松緊程度，螺桿受壓力，斗式提升機運行時若拉緊螺桿調節不及時易產生鏈條松動脫力、鏈條拉斷及螺桿彎曲變形的現象， 為此需經常調節、維護和檢修提升機。

技術領域：

    本技術屬于輸送機械設備技術領域，涉及一種環鏈斗式提升機張緊裝置。

技術內容

    為了克服現有技術的上述缺點，本實用新型提供一種能防止脫鏈、提高調節穩定性、減少調節、維護和檢修次數的斗式提升機張緊裝置。本實用新型解決其技術問題所采用的技術方案是一種提升機張緊裝置，有鏈輪和螺桿式張緊裝置，所述鏈輪輪緣為斜面結構，所述螺桿式張緊裝置有滑板、軸承座、軸、夾板和調節螺桿，其中調節螺桿安裝在鏈輪的下部。本實用新型的有益效果是把調節螺桿安裝于鏈輪下部，螺桿式張緊裝置是使調 節螺桿由受壓力而變為拉力，這樣就改變了調節螺桿的受力形式，使調節螺桿不再受壓力變形彎曲，消除鏈條松動脫軌及拉斷現象，并且使設備運行穩定，增加設備使用壽命，使調節穩定性增加，減少調節、維護和檢修次數，能防止脫鏈，能保證穩定的張緊力。

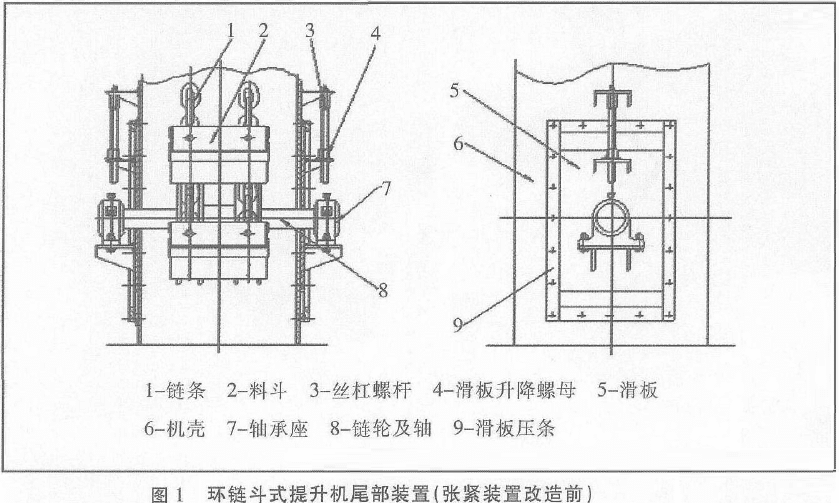

圖1是本實用新型的結構示意圖；圖中1-鏈條、2-料斗、3-絲杠螺桿、4-滑板升降螺母、5-夾板、6_機殼、7_軸承座、8_鏈輪及軸、9_滑板壓條。

具體實施方式

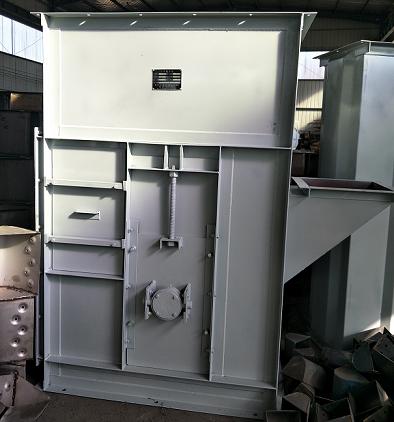

    以下結合附圖和實施例對本實用新型進一步說明參見圖1，一種斗式提升機張緊裝置，有鏈輪8和螺桿式張緊裝置，鏈輪8的輪緣采用了斜面結構，鏈條7與鏈輪8接觸，當鏈條7出現擺動時，鏈條7接觸輪緣斜面，輪緣斜面對鏈 條7產生反作用力，從而使鏈條7恢復正常運行位置，這樣就有效防止了鏈條7脫軌現象； 上述螺桿式張緊裝置有滑板2、軸承座3、軸4、夾板5和調節螺桿6，將螺桿式張緊裝置安裝 于鏈輪8下部，軸承座3與滑板2為螺栓連接，滑板2通過夾板5固定在殼體1上，滑板2可上下自由移動，通過調節螺桿6，可帶動滑板2上下移動，從而帶動軸承座3上下移動，通過軸承座3帶動軸4及鏈輪8上下移動，因而達到張緊鏈條7的目的，這樣改變了調節螺桿6的受力形式，由受壓力變為受拉力，調節螺桿6受拉力，能保證穩定的張緊力，減少調節、維護和檢修次數。

實用要求

    一種斗式提升機張緊裝置，有鏈輪和螺桿式張緊裝置，其特征是所述鏈輪輪緣為斜面結構，所述螺桿式張緊裝置有滑板、軸承座、軸、夾板和調節螺桿，其中調節螺桿安裝在鏈輪的下部。

技術摘要

    本技術涉及一種斗式提升機張緊裝置，有鏈輪和螺桿式張緊裝置，所述鏈輪輪緣為斜面結構，所述螺桿式張緊裝置有滑板、軸承座、軸、夾板和調節螺栓，其中調節螺桿安裝在鏈輪的下部。把調節螺桿安裝于鏈輪下部，螺桿式張緊裝置是使調節螺桿由受壓力而變為拉力，這樣就改變了調節螺桿的受力形式，使調節螺桿不再受壓力變形彎曲，消除鏈條松動脫軌及拉斷現象，并且使提升機運行穩定，增加設備使用壽命，使調節穩定性增加，減少調節、維護和檢修次數，能防止脫鏈，能保證穩定的張緊力。
