【背景技術】目前使用的斗式提升機，主要是在兩板鏈之間設有上齒輪和下齒輪，在板鏈上設有若干個料斗，此裝置使用簡單，但在使用的過程中，料斗在出料時，由于板鏈是垂直向下的，物體會卡在板鏈中，且如遇到大物料時，上料斗里面的物料會砸傷下料斗，大大降低了工作質量和浪費了工作時間，且還給操作者帶來了很大的不便。

【技術領域】本實用涉及工程機械的技術領域，尤其是一種斗式提升機不卡鏈提升裝置。

【實用新型內容】

    為了克服現有的技術的不足，本實用新型提供了一種斗式提升機不卡鏈提升裝置。

    本實用新型解決其技術問題所采用的技術方案是:一種斗式提升機不卡鏈提升裝置，包括上齒輪和下齒輪，所述上齒輪和下齒輪之間通過板鏈連接，所述板鏈上設有若干個料斗，所述板鏈右側上齒輪和下齒輪之間還設有齒輪，所述料斗上設有擋板。

    本實用新型的有益效果是，在料斗上設有擋板，在板鏈右側上齒輪和下齒輪之間還設有一個齒輪，可以在料斗下料時，料斗里面的物體不至于卡在板鏈中且如遇到大塊型物體出料時，不會砸傷下面的料斗。且結構簡單，使用方便。

【附圖說明】

下面結合附圖和實施例對本實用新型進一步說明。

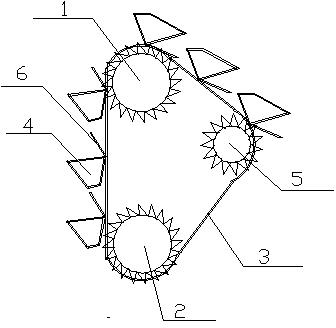

圖1是本實用新型的結構示意圖；

圖中1.上齒輪，2.下齒輪，3.板鏈，4.料斗，5.齒輪，6.擋板。

【具體實施方式】

    如圖1是本實用新型的結構示意圖，一種斗式提升機不卡鏈提升裝置，包括上齒輪I和下齒輪2，上齒輪I和下齒輪2之間通過板鏈3連接，板鏈3上設有若干個料斗4，板鏈3右側上齒輪I和下齒輪2之間還設有齒輪5，料斗4上設有擋板6。

    本實用新型的上齒輪I和下齒輪2之間的板鏈3上設有若干個料斗4，料斗4上設有擋板6，且在板鏈3右側上齒輪I和下齒輪2之間還設有一個齒輪5，可以在料斗4下料時，料斗4里面的物體不至于卡在板鏈3中且如遇到大塊型物體出料時，不會砸傷下面的料斗4。且結構簡單，使用方便。

【主權項】

1.一種斗式提升機不卡鏈提升裝置，包括上齒輪(I)和下齒輪(2)，所述上齒輪(I)和下齒輪(2)之間通過板鏈(3)連接，所述板鏈(3)上設有若干個料斗(4)，其特征是，所述板鏈(3)右側上齒輪(I)和下齒輪(2)之間還設有齒輪(5)，所述料斗(4)上設有擋板(6)。

【實用摘要】

    本實用新型涉及工程機械的技術領域，尤其是一種斗式提升機不卡鏈提升裝置，包括上齒輪和下齒輪，所述上齒輪和下齒輪之間通過板鏈連接，所述板鏈上設有若干個料斗，所述板鏈右側上齒輪和下齒輪之間還設有齒輪，所述料斗上設有擋板。本實用新型在料斗上設有擋板，在板鏈右側上齒輪和下齒輪之間還設有一個齒輪，可以在料斗下料時，提升機料斗里面的物體不至于卡在板鏈中且如遇到大塊型物體出料時，不會砸傷下面的料斗,且結構簡單，使用方便。
